Update 2011.09.02

Verzeichniss von lieferbaren Modulprofilen
der neuen Gruppierung
Euregio Spur0
sowie der mit deren Profilen lieferbaren
Modulbausätze.

Die Gruppe hat eine eigene website unter http://www.euregio-spurnull.de/

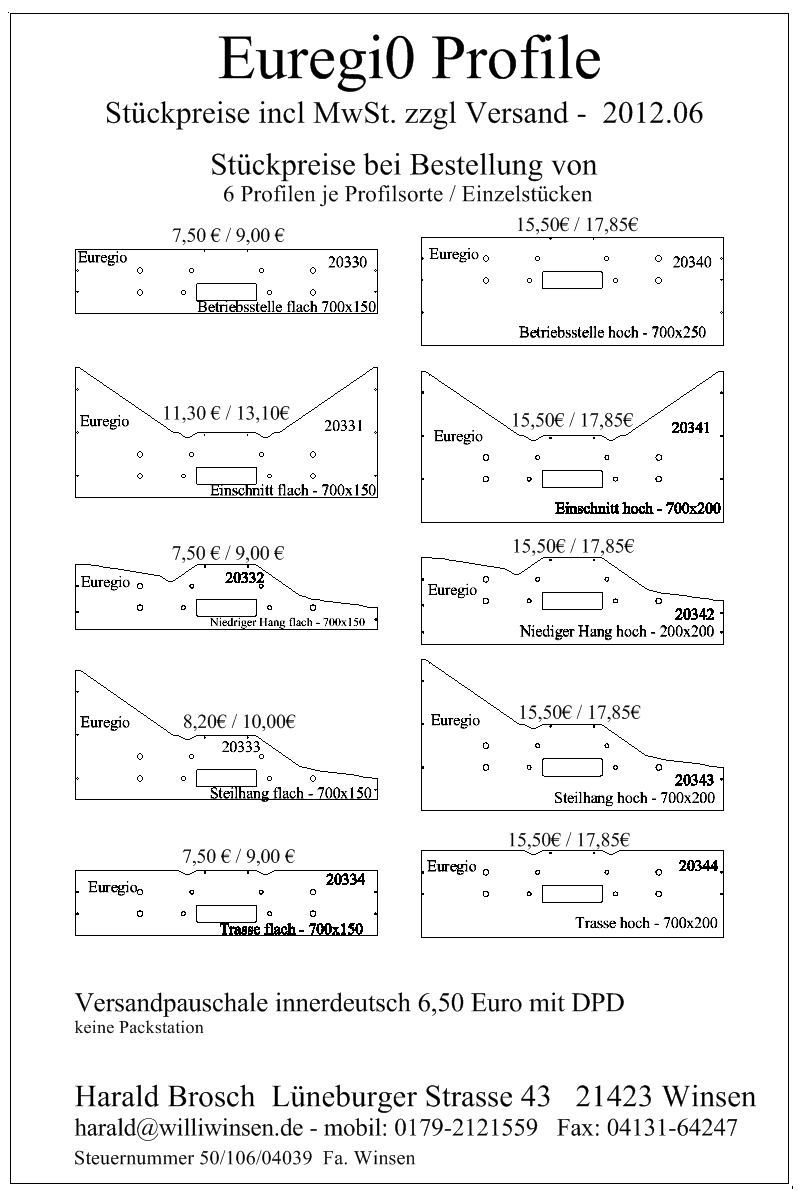

Nach der jpeg-Datei mit den Abbildungen der Profile noch ein paar weitere Informationen.
Unter diesem Link die gleiche Abbildung wie nachfolgendes jpeg, aber als PDF mit 73 kb




Moin, moin

Preiseangaben per 01-09.2011 - Irrtum vorbehalten =incl. MwSt. zzgl Versand

.

Die Modulprofile sind die größten bisher von mir gelieferten
Profile und damit auch die teuersten. Modulprofile bis ca 59.5 cm Länge wären wesentlich billiger
Damit würden Modulkästen mit 60cm Breite entstehen können.

Preis der geraden Module - jeweils zuzüglich der beiden Profil

Profile können gemischt werden - links und rechts andere Profile.
Preise für Module mit 70cm Tiefe

100cm lang - flache Profile bis auf Einschnitt 65,00 Euro
100cm lang - Einschnitt flach - 70,00 Euro
100cm lang - hohe Profile bis auf Einschnitt- 70,00 Euro
100cm lang - Einschnitt - 75,00 Euro
120cm lang - flache Profile bis auf Einschnitt 70,00 Euro
120cm lang - Einschnitt flach - 75,00 Euro
120cm lang - hohe Profile bis auf Einschnitt- 75,00 Euro
120cm lang - Einschnitt - 80,00 Euro

Dies sind Beispiele - es sind fast beliebige andere Längen möglich

Stückpreise für die aus 13mm Pappelsperrholz gelaserten Profile in flacher Ausführung

20330 Bahnhof flach --- 8,50 Euro ab 8 gleichen Profilen --- Einzelstücke 10,50 Euro
20331 Einschnitt flach --- 13,00 Euro ab 8 gleichen Profilen --- Einzelstücke 15,00 Euro
20332 Niedriger Hang flach --- 8,50 Euro ab 8 gleichen Profilen --- Einzelstücke 10,50 Euro
20333 Steilhang flach --- 9,50 Euro ab 8 gleichen Profilen --- Einzelstücke 11,50 Euro
20334 Trasse flach --- 8,50 Euro ab 8 gleichen Profilen --- Einzelstücke 10,50 Euro
Stückpreise für die aus 13mm Pappelsperrholz gelaserten Profile in hoher Ausführung

20330 Bahnhof hoch --- 13,90 Euro ab 8 gleichen Profilen --- Einzelstücke 15,50 Euro
20331 Einschnitt hoch --- 13,90 Euro ab 8 gleichen Profilen --- Einzelstücke 15,50 Euro
20332 Niedriger Hang hoch --- 13,90 Euro ab 8 gleichen Profilen --- Einzelstücke 15,50 Euro
20333 Steilhang hoch --- 13,90 Euro ab 8 gleichen Profilen --- Einzelstücke 15,50 Euro
20334 Trasse hoch --- 13,90 Euro ab 8 gleichen Profilen --- Einzelstücke 15,50 Euro



Abmessungen der Profile

Unterkante Schwelle --- flache Profile 150mm --- hohe Profile 250mm
Seitenhöhe
Einschnitt flach - 300mm
Flacher Hang flach - niedrige Seite 50mm - hohe Seite 150mm
Steiler Hang flach - niedrige Seite 50mm - hohe Seite 300mm

Hohe Profile jeweils + 100mm

Lieferumfang Modulbausätze

Material - 9mm Birke wasserfest (Profile 13mm Pappel)

Langseiten mit 1000mm - da Profile zwischen Langseiten liegen.
mit eingefrästen Nuten für die Profile und Querstreben
Langseiten jeweils 10mm höher, als das an der Seite höchste Modulprofil - auf Wunsch höher.
Damit ist ein abwechslungsreicherer Geländeverlauf möglich.

2 Querstreben (über 100cm 3 Querstreben ) mit Federn versehen,
passend zu den Nuten -

Die separat berechneten Profile werden ebenfalls mit Federn versehen, die in die Nuten der Langseiten passen und bündig abschließen.

2 T-Streben, die auf Querstreben aufliegen und genau bis Unterseite Trassenbrett gehen

1 Trassenbrett auf Querstreben aufliegend - zwischen Profilen

2 Versteifungs-Streifen je 50mm - von innen an Seitenteilen anliegend, auf Querstreben aufliegend.

Damit werden auch die Aussenseiten zu T-Profilen - stabilisiert die ganze Sache deutlich.
Würde ich verleimen und verschrauben - richtet das Modul gut aus.

Statt T-Streben, Trassenbrett und Versteifungsstreifen auch ein geschlossener
Deckel aus 9mm Birke möglich. Aufliegend auf Querstreben.
Auf Wunsch auch 10mm Pappel oder gegen kleinen Aufpreis 12mm Pappel

Nur das Holz - keine Schrauben, Leim, etc.

Noch Fragen Hauser :-)

Weitere Infos per Telefon, Mail oder....

Tschüss

Harald Brosch
